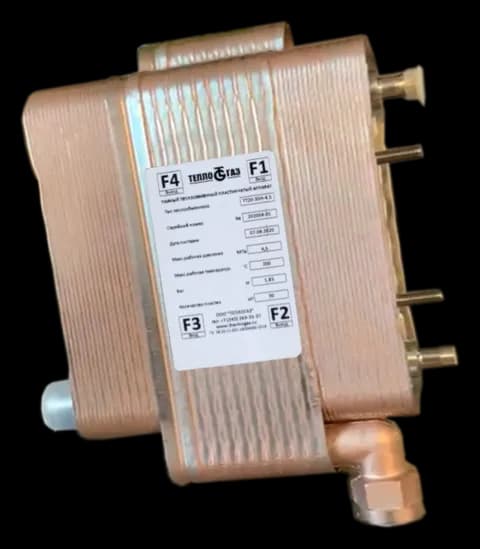

Осушитель воздуха ТТ-DB27
Цена зависит от модели
Подберём модель под площадь и влажность помещения и пришлём цену с учётом наличия на складе.
Технические характеристики
| Рабочее давление (ref/air) | 2.5/0.8 Mpa |
|---|---|
| Испытательное давление (ref//air) | 3.5/1.2 Mpa |
| Диапазон рабочих температур | -50~200 °C |
| Макс. количество пластин | 0~ +200 |
| - Дренаж | Rc3/4 |
| Снижение температуры на сжатом воздухе | 8-12 К |
| Эффективность осушения | 5 μ m = 92% ,10 μ m = 98% |
| Материал пластин | AISI316L |
| Выберите модель | TT-DB27-2.1, TT-DB27-2.6, TT-DB27-2.8, TT-DB27-3.8, TT-DB27-4.2, TT-DB27-4.7, TT-DB27-5.0, TT-DB27-5.8, TT-DB27-6.5 |

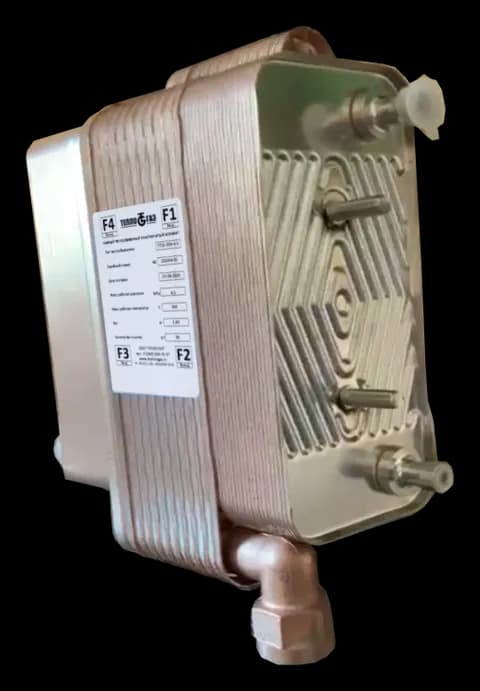

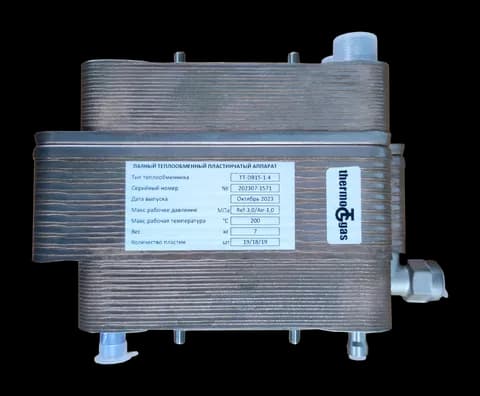

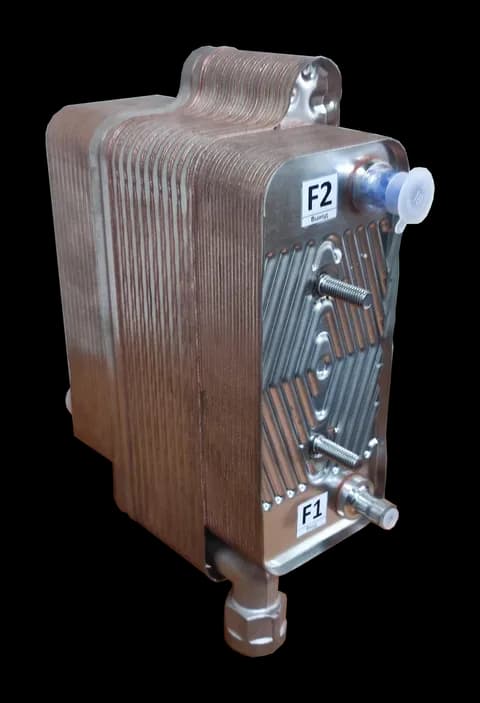

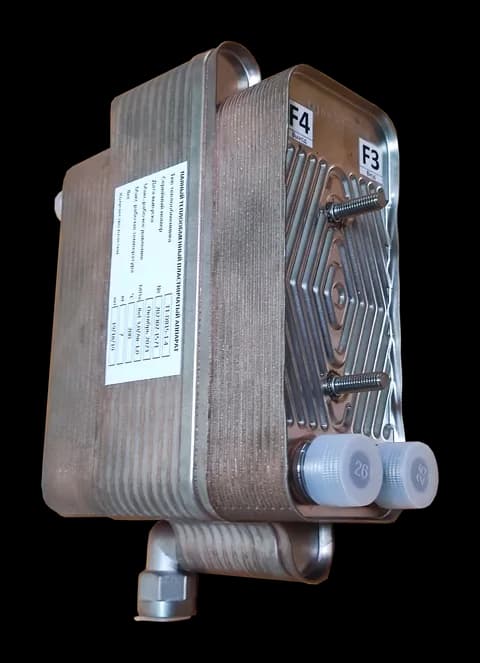

Осушитель воздуха ТТ-DB27
Осушители ТТ это инновационная разработка в области осушения воздуха. Объединяя в себе первичный охладитель, испаритель и сепаратор, теплообменник этой серии при малом размере обеспечивает высокую эффективность передачи тепла. Сепаратор может идеально удалять влагу из сжатого воздуха, что позволяет отказаться от фильтра для очистки воздуха.
1. Количество пластин сепаратораопределяется его рабочей мощностью / расходом сжатого воздуха.
2. Осушитель ТТ объединяет в себе три функции в рамках одной конструкции, что позволяет минимизировать стоимость оборудования для осушения воздуха.
3. Испаритель имеет ассиметричный дизайн пластин, что позволяет улучшить коэффициент теплопередачи и уменьшить сопротивление на сжатом воздухе.
4.Специальная усиленная конструкция позволяет выдерживать высокие температурные перепады и гарантировать длительный срок эксплуатации.
Принцип работы осушителя
Технические характеристики теплообменников ТТ-DB27
Точка росы 6°С
Потеря давления на сжатом воздухе; 50-80 kPa
Снижение температуры на сжатом воздухе: 8-12 К
Эффективность осушения: 5 μ m = 92% ,10 μ m = 98%
| Расход Nm/min | Модель | Количество пластин A(n1)/C(n1) | Количество пластин B(n3) | Объем фреона, L |
| 2.1 | TT-DB27-2.1 | 15/15 | 16 | 0.37 |
| 2.6 | TT-DB27-2.6 | 17/17 | 18 | 0.42 |
| 2.8 | TT-DB27-2.8 | 19/19 | 20 | 0.48 |
| 3.8 | TT-DB27-3.8 | 27/27 | 28 | 0.69 |
| 4.2 | TT-DB27-4.2 | 31/31 | 30 | 0.8 |
| 4.7 | TT-DB27-4.7 | 35/35 | 34 | 0.9 |
| 5.0 | TT-DB27-5.0 | 39/39 | 36 | 1.01 |
| 5.8 | TT-DB27-5.8 | 45/45 | 42 | 1.17 |
| 6.5 | TT-DB27-6.5 | 53/53 | 48 | 1.38 |
*n - количество пластин
1. Nm3/min = 60Nm3/h = 35.3 scfm
2. А = 0.5+2.2*n1 - испаритель
3. В = 19+3.8*n3 - сепаратор
4. С = 2+2.2*n2 - первичный охладитель (экономайзер)
5. A+B+C=20.5+2.2*n1+3.8*n3+2.2*n2 - толщина осушителя
6 Масса = 2.65+0,09*n1+0.09*n3+0.07*n2.
Как подобрать теплообменник
Модель выбирают не по названию, а по расчёту: одна и та же мощность при разных температурах требует разной площади теплообмена.
- Мощность и температуры на входе и выходе обоих контуров — основа расчёта.
- Среды: для гликоля и фреона площадь и исполнение подбираются иначе, чем для воды.
- Допустимые потери давления — чтобы хватило напора циркуляционного насоса.
- Запас по площади 10–15% компенсирует отложения в процессе работы.
Пришлите параметры объекта — инженер проверит, подходит ли Осушитель воздуха ТТ-DB27, и предложит альтернативы с ценой и наличием на складе.
