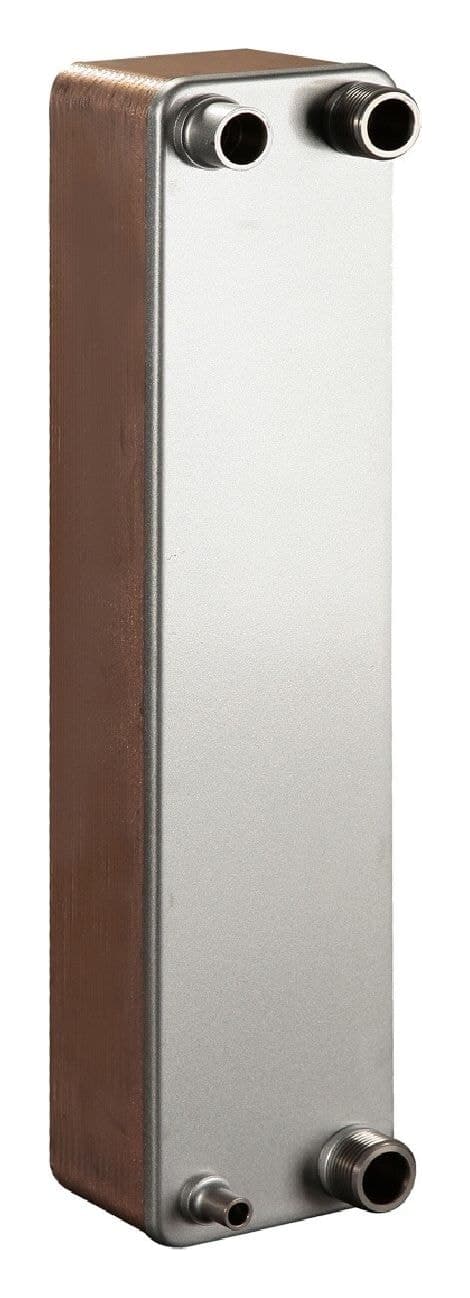

Паяный теплообменник ТТ20R(RZ)-NH-4.5
Цена зависит от числа пластин и условий работы
Пришлём расчёт под ваши температуры и цену с учётом наличия на складе.
Технические характеристики
| Рабочее давление | 4.5 Mpa |
|---|---|
| испытательное давление | 6.75 Mpa |
| Диапазон рабочих температур | -50~225 °C |
| Макс. расход | 7 m3/h |
| Макс. количество пластин | 60 |
| Исполнение R - Слева под пайку внутренние размеры | верх 9,8 мм, низ 12,8мм; справа - 3/4" наружная резьба |

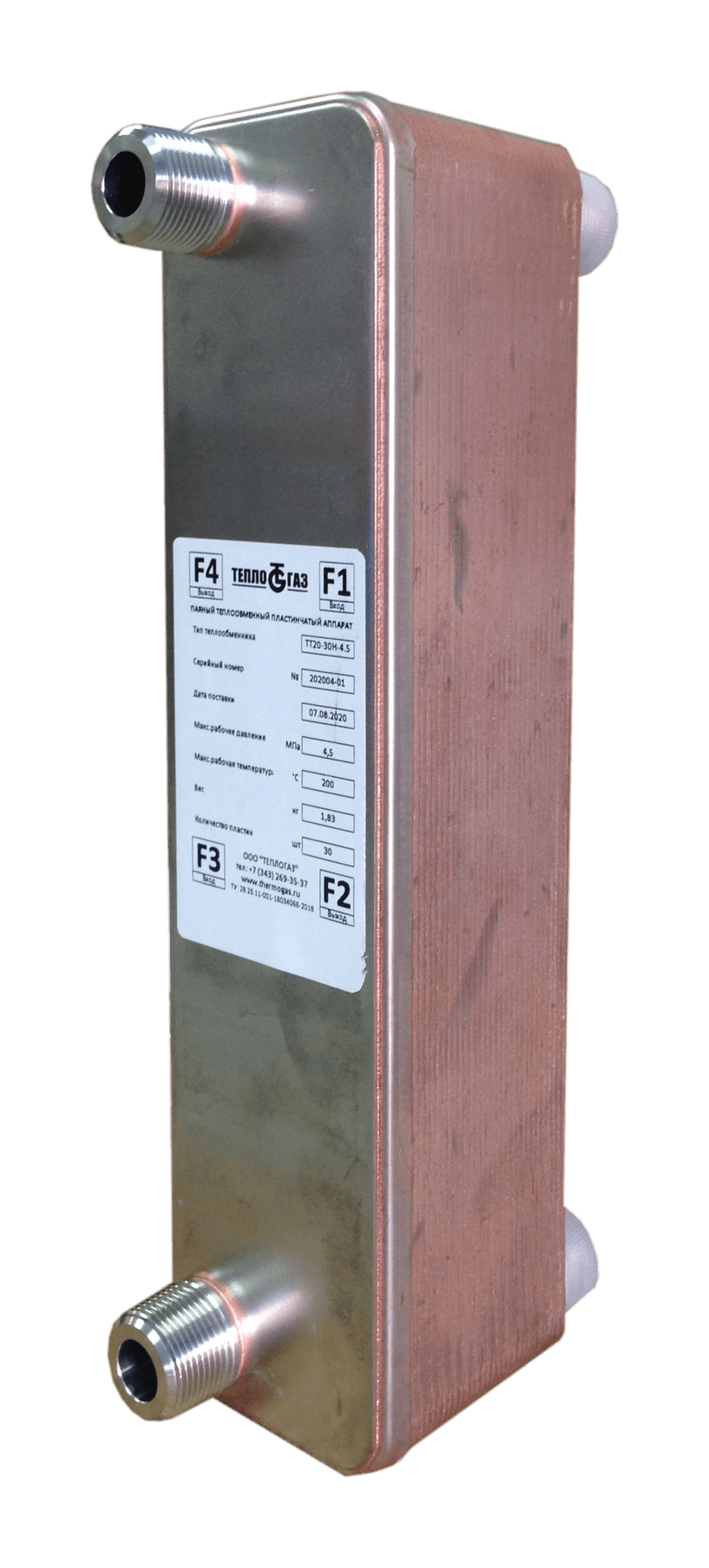

| Исполнение RZ - Слева под пайку внутренние размеры | фронт-верх 9,8 мм, низ 12,8мм; тыл - 3/4" наружная резьба |
| Материал пластин | AISI316L |
| Каналы | H |
| Количество пластин (n) | 10, 20, 30, 40 |
| Выбрать присоединения | Исполнение R, Исполнение RZ |
Технические характеристики теплообменников ТТ20(R)(Z)-NH-4.5
| Размер А, мм | 10+2.2хn |
| Вес, кг | 1.54+nx0.06 |
| Площадь пластины, м2 | 0.02 |
| Объем канала, л | 0.028 |
Площадь теплообменника, м2 | (n-2)*0.02 |
*n - количество пластин
Как подобрать теплообменник
Модель выбирают не по названию, а по расчёту: одна и та же мощность при разных температурах требует разной площади теплообмена.
- Мощность и температуры на входе и выходе обоих контуров — основа расчёта.
- Среды: для гликоля и фреона площадь и исполнение подбираются иначе, чем для воды.
- Допустимые потери давления — чтобы хватило напора циркуляционного насоса.
- Запас по площади 10–15% компенсирует отложения в процессе работы.
Пришлите параметры объекта — инженер проверит, подходит ли Паяный теплообменник ТТ20R(RZ)-NH-4.5, и предложит альтернативы с ценой и наличием на складе.
Доставка и оплата
- Отгрузка со склада в Екатеринбурге.
- Самовывоз или доставка по Екатеринбургу на объект.
- В другие города — ТК «Деловые Линии», доставка до терминала бесплатно.
- Паспорт и инструкция производителя — в комплекте.
- Оплата по счёту после согласования коммерческого предложения.
