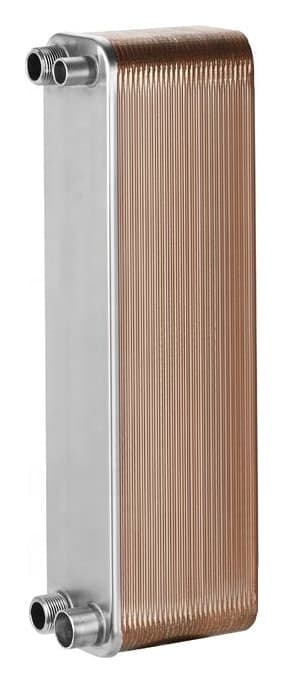

Паяный теплообменник ТТ62R-NH-4.5
Цена зависит от числа пластин и условий работы
Пришлём расчёт под ваши температуры и цену с учётом наличия на складе.
Технические характеристики
| Рабочее давление | 4.5 Mpa |
|---|---|
| испытательное давление | 6.75 Mpa |
| Диапазон рабочих температур | -160~200 °C |
| Макс. расход | 10 m3/h |
| Макс. количество пластин (N) | 70 |
| 62R - 20-40 пластин - F4 | 28.7, F3:22.3-ПОД ПАЙКУ , F1/F2- универсальное присоединение: 1" наружная резьба/пайка вн. Диаметр 22.35 |
| 62RC - 50-70 пластин - F4 | 28.7, F3:22.3-ПОД ПАЙКУ , F1/F2- универсальное присоединение: 1,25" наружная резьба/пайка вн. Диаметр 28 |
| Материал пластин | AISI316L |
| Каналы | H |
| Количество пластин (n) | 20, 30, 40, 50, 60, 70 |
Паяный теплообменник ТТ62R
Среда: Фреон
Технические характеристики теплообменников ТТ62R
| Размер А, мм | 10 +1,86n |
| Вес, кг | 2.5 +0,18n |
| Площадь пластины, м2 | 0.062 |
Площадь теплообменника, м2 | (n-2)*0.062 |
*n - количество пластин
Как подобрать теплообменник
Модель выбирают не по названию, а по расчёту: одна и та же мощность при разных температурах требует разной площади теплообмена.
- Мощность и температуры на входе и выходе обоих контуров — основа расчёта.
- Среды: для гликоля и фреона площадь и исполнение подбираются иначе, чем для воды.
- Допустимые потери давления — чтобы хватило напора циркуляционного насоса.
- Запас по площади 10–15% компенсирует отложения в процессе работы.
Пришлите параметры объекта — инженер проверит, подходит ли Паяный теплообменник ТТ62R-NH-4.5, и предложит альтернативы с ценой и наличием на складе.
Доставка и оплата
- Отгрузка со склада в Екатеринбурге.
- Самовывоз или доставка по Екатеринбургу на объект.
- В другие города — ТК «Деловые Линии», доставка до терминала бесплатно.
- Паспорт и инструкция производителя — в комплекте.
- Оплата по счёту после согласования коммерческого предложения.
Нужен расчёт под ваши параметры?
Мощность, температуры и среды — или просто опишите задачу своими словами. Инженер подберёт модель с запасом и пришлёт КП.
