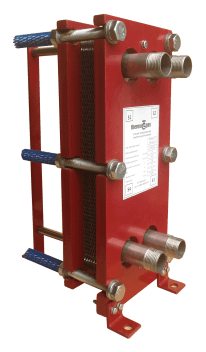

Пластинчатый теплообменник TG025P
Цена зависит от числа пластин и условий работы
Пришлём расчёт под ваши температуры и цену с учётом наличия на складе.
Технические характеристики
| Материал пластин | Нерж.сталь AISI316 |
|---|---|
| Толщина пластин | 0,4мм, 0,5мм |
| Материал уплотнений | EPDM, NBR |
| Присоединения | Наружная резьба 1", 1¼", 1½" |
| Материал штуцеров | Нерж.сталь AISI304 |
| Количество пластин | 21, 23, 25, 27, 29, 31, 33, 35, 37, 39, 41, 43, 45, 49, 51 |
| Присоединения | Штуцер AISI304 - 1", Штуцер AISI304 - 1¼", Штуцер AISI304 - 1½" |
Пластинчатые теплообменники Теплогаз Серии TG025P
Присоединения 1", 1¼"
| Число пластин | А | В | С | E | F | L | P | R | T | W | H | K |
| до 15 | 430 | 175 | 235 | 288 | 60 | 130 | 130 | 140 | 205 | 91 | 20 | 20 |
| 17-33 | 430 | 175 | 305 | 288 | 60 | 200 | 200 | 140 | 275 | 91 | 20 | 20 |
| 35-75 | 430 | 175 | 465 | 288 | 60 | 360 | 360 | 140 | 435 | 91 | 20 | 20 |
| 77-127 | 430 | 175 | 685 | 288 | 60 | 580 | 580 | 140 | 655 | 91 | 20 | 20 |
Присоединения 1½"
| Число пластин | А | В | С | E | F | L | P | R | T | W | H | K |
| до 15 | 430 | 280 | 292 | 288 | 60 | 130 | 130 | 140 | 205 | 91 | 20 | 20 |
| 17-33 | 430 | 280 | 362 | 288 | 60 | 200 | 200 | 140 | 275 | 91 | 20 | 20 |
| 35-75 | 430 | 280 | 522 | 288 | 60 | 360 | 360 | 140 | 435 | 91 | 20 | 20 |
| 77-127 | 430 | 280 | 742 | 288 | 60 | 580 | 580 | 140 | 655 | 91 | 20 | 20 |
Как подобрать теплообменник
Модель выбирают не по названию, а по расчёту: одна и та же мощность при разных температурах требует разной площади теплообмена.
- Мощность и температуры на входе и выходе обоих контуров — основа расчёта.
- Среды: для гликоля и фреона площадь и исполнение подбираются иначе, чем для воды.
- Допустимые потери давления — чтобы хватило напора циркуляционного насоса.
- Запас по площади 10–15% компенсирует отложения в процессе работы.
Пришлите параметры объекта — инженер проверит, подходит ли Пластинчатый теплообменник TG025P, и предложит альтернативы с ценой и наличием на складе.
Доставка и оплата
- Отгрузка со склада в Екатеринбурге.
- Самовывоз или доставка по Екатеринбургу на объект.
- В другие города — ТК «Деловые Линии», доставка до терминала бесплатно.
- Паспорт и инструкция производителя — в комплекте.
- Оплата по счёту после согласования коммерческого предложения.
