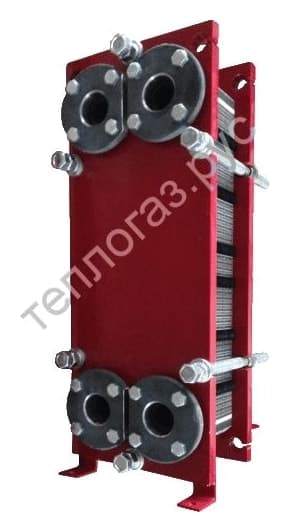

Разборный пластинчатый теплообменник ТеплоХит ТИ12
Цена зависит от числа пластин и условий работы
Пришлём расчёт под ваши температуры и цену с учётом наличия на складе.
Технические характеристики
| Материал пластин | Нерж.сталь AISI 316, AISI 304, Titan |
|---|---|
| Толщина пластин | 0,4мм, 0,5мм, 0,6мм |
| Материал уплотнений | EPDM, NBR |
| Присоединения | Под фланец Ду50 |
| Количество пластин | 5-151 |
Пластинчатые теплообменники Теплохит ТИ12

n - количество пластин
| n | M | A | B | E | F | P | Н | K | N | R | V | W | L | Т | С |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| До 25 | 16 | 1063 | 260 | 800 | 100 | 12x350 | 20 | 20 | 33.7 | 250 | 17 | 163 | 340 | 430 | 495 |
| 27-51 | 16 | 1063 | 260 | 800 | 100 | 8x430 4x450 | 20 | 20 | 33.7 | 250 | 17 | 163 | 484 | 574 | 630 |
| 53-101 | 16 | 1063 | 260 | 800 | 100 | 8x450 4x600 | 20 | 20 | 33.7 | 250 | 17 | 163 | 664 | 754 | 810 |
| 103-151 | 16 | 1063 | 260 | 800 | 100 | 8x600 4x850 | 20 | 20 | 33.7 | 250 | 17 | 163 | 844 | 934 | 990 |
Складская позиция: фланцевое исполнение Ду50 Ру16 (F1, F2, F3, F4- фланец на трубе прямой), штуцер прямой AISI304 2".
Заказная позиция: фланцевое исполнение Ду50 Ру16 (F1, F4- фланец на трубе прямой, F3, F2- фланец на трубе 90º)
Разборные пластинчатые теплообменники от компании «Теплохит» – это популярное оборудование для эффективного теплообмена в различных отраслях промышленности, ЖКХ, энергетике и других сферах.
1. Конструкция и принцип работы
ПТО состоят из следующих основных элементов:
- Пластины – гофрированные металлические элементы (обычно из нержавеющей стали, титана или других сплавов), формирующие каналы для теплоносителей.
- Прокладки – обеспечивают герметичность между пластинами (материал зависит от температуры и агрессивности сред).
- Рама – включает неподвижную плиту, прижимную плиту, верхнюю и нижнюю направляющие.
- Стяжные болты – сжимают пакет пластин.
Принцип работы:
Две среды (горячая и холодная) движутся по чередующимся каналам, не смешиваясь. Тепло передается через тонкие стенки пластин.
2. Преимущества ПТО «Теплохит»
• Высокая эффективность – КПД до 90% благодаря турбулентному течению.
• Компактность – занимают меньше места, чем кожухотрубные теплообменники.
• Ремонтопригодность – можно разбирать, чистить, заменять пластины и прокладки.
• Гибкость – возможность увеличения мощности за счет добавления пластин.
• Широкий диапазон рабочих параметров:
- Температура: до 180°C (в зависимости от прокладок).
- Давление: до 25 бар.
- Материалы: нержавеющая сталь AISI 316, титан, никелевые сплавы.
3. Области применения
- Отопление и ГВС – подключение к котлам, тепловым сетям.
- Промышленность – пищевая, химическая, нефтегазовая отрасли.
- Вентиляция и кондиционирование – рекуперация тепла.
- Энергетика – теплообмен в системах охлаждения.
4. Модельный ряд «Теплохит»
Компания предлагает различные серии теплообменников:
- Standard – базовые модели для воды и низкоагрессивных сред.
- Advanced – усиленные конструкции для высоких давлений и температур.
- Custom – индивидуальные решения под специфические задачи.

| Модель | Присоединение |
|---|---|
| ТИ025 | Ду 25, 32, 40 |
| ТИ077 | Ду 25, 32, 40 |
| ТИ09 | Ду 32, 40, 50 |
| ТИ12 | Ду 32, 40, 50 |
| ТИ13 | Ду 50, 65 |
| ТИ16,5 | Ду 50, 65, 80 |
| ТИ18 | Ду 50, 65 |
| ТИ28 | Ду 100, 125 |
| ТИ45 | Ду 100, 125 |
| ТИ52 | Ду 150 |
| ТИ65 | Ду 100, 125 |
| ТИ82 | Ду 150 |
| ТИ95 | Ду 200, 250 |
| ТИ116 | Ду 200, 250 |
5. Особенности обслуживания
- Регулярная промывка от загрязнений (механическая или химическая).
- Контроль состояния прокладок и подтяжка болтов.
- Возможность модернизации путем добавления пластин.
6. Сравнение с другими типами теплообменников
| Параметр | ПТО | Кожухотрубный | Паяный |
|---|---|---|---|
| Эффективность | Высокая | Средняя | Высокая |
| Ремонтопригодность | Да | Сложный ремонт | Нет |
| Гибкость | Можно наращивать | Фиксированная | Фиксированная |
| Стоимость | Средняя | Высокая | Низкая |
Вывод
Пластинчатые разборные теплообменники «Теплохит» – это надежное и экономичное решение для многих задач теплообмена. Они сочетают в себе высокую эффективность, удобство обслуживания и долговечность.
Для подбора модели или расчёта теплообменника пришлите нам параметры вашей системы: расход, температуры, давления, среды.
Как подобрать теплообменник
Модель выбирают не по названию, а по расчёту: одна и та же мощность при разных температурах требует разной площади теплообмена.
- Мощность и температуры на входе и выходе обоих контуров — основа расчёта.
- Среды: для гликоля и фреона площадь и исполнение подбираются иначе, чем для воды.
- Допустимые потери давления — чтобы хватило напора циркуляционного насоса.
- Запас по площади 10–15% компенсирует отложения в процессе работы.
Пришлите параметры объекта — инженер проверит, подходит ли Разборный пластинчатый теплообменник ТеплоХит ТИ12, и предложит альтернативы с ценой и наличием на складе.
Доставка и оплата
- Отгрузка со склада в Екатеринбурге.
- Самовывоз или доставка по Екатеринбургу на объект.
- В другие города — ТК «Деловые Линии», доставка до терминала бесплатно.
- Паспорт и инструкция производителя — в комплекте.
- Оплата по счёту после согласования коммерческого предложения.
Нужен расчёт под ваши параметры?
Мощность, температуры и среды — или просто опишите задачу своими словами. Инженер подберёт модель с запасом и пришлёт КП.
