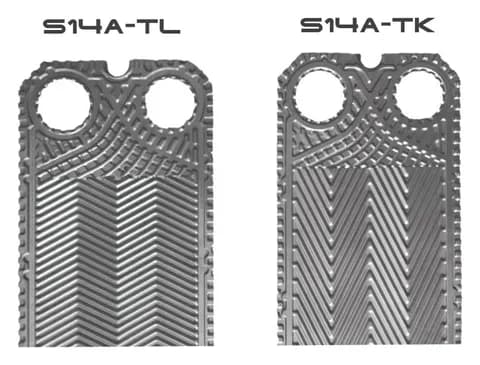

Пластина для теплообменника Ридан Astera Этра S14A

Пластина для теплообменника Ридан Astera Этра S14A

Цена зависит от модели теплообменника

Назовите модель или пришлите фото шильдика — подберём пластины и уплотнения, сообщим цену и наличие.

Технические характеристики

Пластина для теплообменниковРидан Astera Этра
материал пластиныAISI316
толщина пластины0,5 мм

Пластина для теплообменника Ридан НН№14

Резиновые уплотнения для теплообменников

ТипS (m2)A (mm)B(mm)C(mm)D(mm)E(mm)
Ридан НН№140.1579822869412661

Наращивание пакета пластинами S14A

Пластина S14A используется в разборных теплообменниках Ридан НН№14 и аппаратах Astera и Этра этого типоразмера. Площадь пластины — 0,15 м², габариты 798 × 228 мм.

Разборный теплообменник можно доработать под новую нагрузку: если к системе подключили дополнительные помещения или вырос расход горячей воды, пакет дополняют пластинами. Каждая пластина добавляет площадь теплообмена, но решать, сколько их нужно, следует по тепловому расчёту.

Что ограничивает наращивание:

  • длина направляющих и стяжных шпилек рамы;
  • допустимые потери давления в контурах — с ростом числа каналов скорость среды падает;
  • схема компоновки: в многоходовом аппарате пластины добавляют с учётом ходов.

Новые пластины выполнены из стали AISI316 толщиной 0,5 мм. Для расчёта сообщите модель и серийный номер аппарата, текущее число пластин, среды, расходы и температуры по обоим контурам. Уплотнения на добавляемых пластинах должны совпадать по материалу с остальным пакетом.

Как подобрать пластины и уплотнения

Запчасти подбирают по модели теплообменника и рабочей среде — пластины разных производителей не взаимозаменяемы.

  • Нужна модель теплообменника или фото шильдика и одной пластины.
  • Материал уплотнения — по среде и температуре: EPDM для воды и пара, NBR для масел.
  • Материал пластины — по агрессивности среды: AISI 304, 316 или титан.
  • При замене уплотнений проверьте пластины на трещины и коррозию.

Пришлите параметры объекта — инженер проверит, подходит ли Пластина для теплообменника Ридан Astera Этра S14A, и предложит альтернативы с ценой и наличием на складе.

Доставка и оплата

  • Отгрузка со склада в Екатеринбурге.
  • Самовывоз или доставка по Екатеринбургу на объект.
  • В другие города — ТК «Деловые Линии», доставка до терминала бесплатно.
  • Паспорт и инструкция производителя — в комплекте.
  • Оплата по счёту после согласования коммерческого предложения.
