Пластины для теплообменников Теплогаз Серии TG

Пластины изготовлены из нержавеющей стали марок AISI316, AISI304, AISI321 толщиной 0,4 мм, 0,5 мм, 0,6 мм, 0,8 мм. На поверхности пластин выполнены ребра, которые создают искусственную турбулизацию потока и повышают жесткость пластины, предотвращая ее прогибание при значительном перепаде давления между греющей и нагреваемой средами.

Отверстия в пластинах, накладываясь, образуют распределительные коллекторы. Полости между соседними пластинами являются каналами для прохода теплоносителя и нагреваемой жидкости.

 Конструктивно пластина имеет несколько исполнений, отличающихся между собой наличием и отсутствием угловых отверстий. Основными исполнениями являются пластины с четырьмя отверстиями по углам. Пластины, у которых отсутствует одно или два отверстия называются поворотными и служат для изменения потока жидкости (создания дополнительного хода жидкости). Пластины без отверстий используются как конечные.

Также пластины отличаются величиной угла между ребрами теплообменной зоны (Рисунок 2а, 2б). Тип Н – α>90°, тип L – α<90°.

Обозначение пластин произведено по наличию соответствующего отверстия (Рисунок 3). 0-отверстие отсутствует, цифра от 1 до 4 – наличие отверстия.

Рисунок 3. Нумерация отверстий

Рисунок 4. Место маркировки пластин

Маркировка пластин

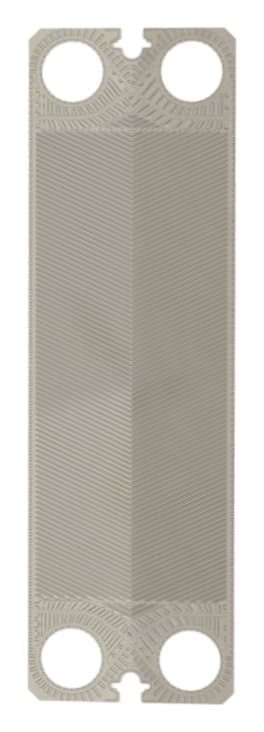

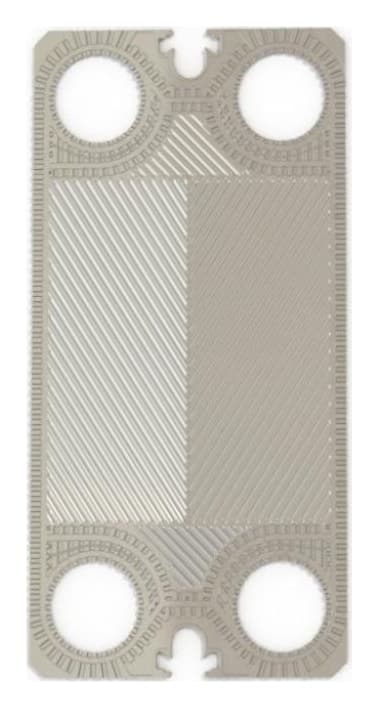

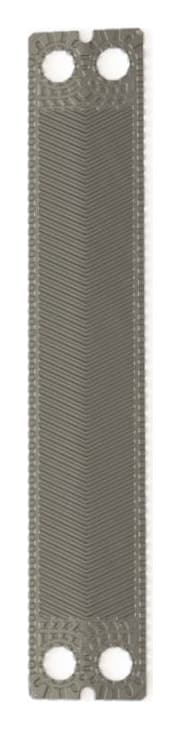

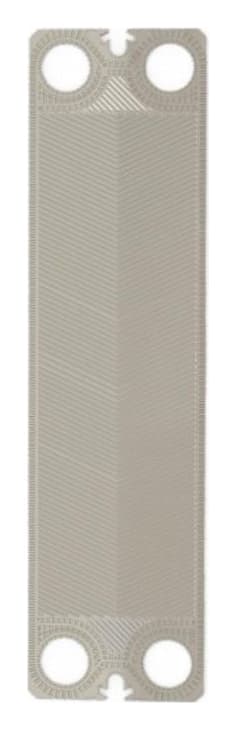

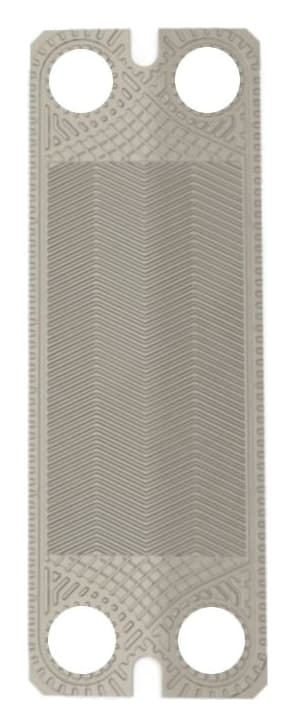

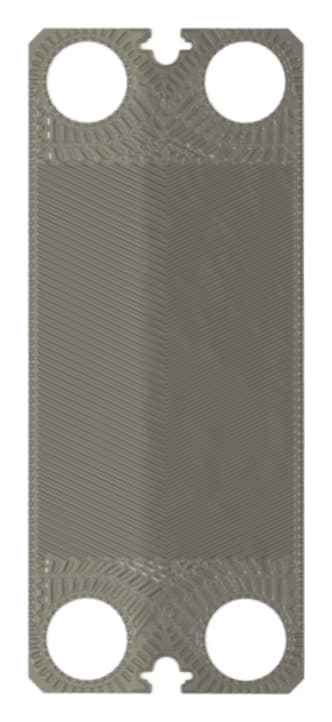

Пластина маркирована лазерным способом. Место маркировки для пластин: ТG025, ТG077, ТG13 и ТG18 –с бокового края; TG16,5, ТG82, ТG52, ТG28, ТG45 и ТG65 – с верхнего края, как показано на рисунке 4. Расшифровка маркировки пластин приведена в таблице 1.

Таблица 1. Расшифровка маркировки пластин

Примечание: набор пластин на раму осуществляется по схеме компоновки
