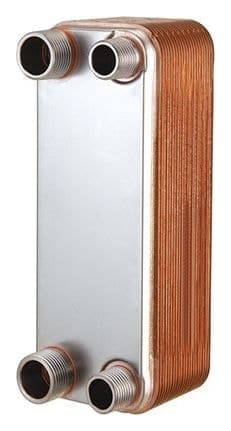

Паяный теплообменник ТТ27(С)-NH-3.0
Цена зависит от числа пластин и условий работы
Пришлём расчёт под ваши температуры и цену с учётом наличия на складе.
Технические характеристики
| Рабочее давление | 3.0 Mpa |
|---|---|
| испытательное давление | 4.3 Mpa |
| Диапазон рабочих температур | -50~200 °C |
| Макс. расход | 15 m3/h |
| Макс. количество пластин | 120 |
| - ТТ27 - универсальное присоединение | 1" наружная резьба/пайка вн. диаметр 22.35 |
| - ТТ27С - универсальное присоединение | 1" слева; 1,25" справа , наружные резьбы |
| Материал пластин | AISI316L |
| Каналы | H |
| Количество пластин | 10, 14, 16, 20, 26, 30, 34, 36, 40, 50, 60, 70, 80 |
| Выбрать исполнение | ТТ27, ТТ27С |
Теплообменник TT20-NH-3.0
Теплообменник TT20C-NH-3.0 Исполнение №5
Технические характеристики теплообменников ТТ27(C)-N*H-3.0
| Размер А, мм | 9+2.26хn |
| Вес, кг | 2+nx0.09 |
| Объем канала, л | 0,053 |
| Площадь пластины, м2 | 0,026 |
Площадь теплообменника, м2 | (n-2)*0.026 |
*n - количество пластин
Как подобрать теплообменник
Модель выбирают не по названию, а по расчёту: одна и та же мощность при разных температурах требует разной площади теплообмена.
- Мощность и температуры на входе и выходе обоих контуров — основа расчёта.
- Среды: для гликоля и фреона площадь и исполнение подбираются иначе, чем для воды.
- Допустимые потери давления — чтобы хватило напора циркуляционного насоса.
- Запас по площади 10–15% компенсирует отложения в процессе работы.
Пришлите параметры объекта — инженер проверит, подходит ли Паяный теплообменник ТТ27(С)-NH-3.0, и предложит альтернативы с ценой и наличием на складе.
