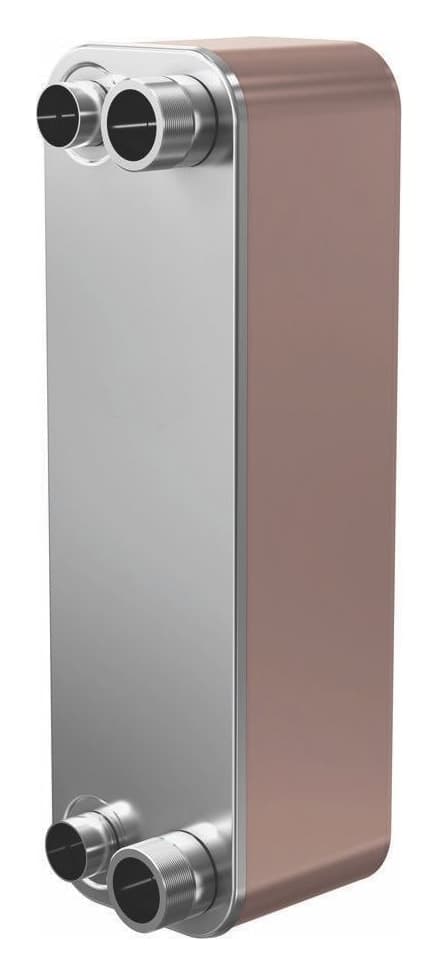

Паяный теплообменник ТТ112Q-NH-4.5
Цена зависит от числа пластин и условий работы
Пришлём расчёт под ваши температуры и цену с учётом наличия на складе.
Технические характеристики
| Рабочее давление | 4.5 Mpa |
|---|---|
| испытательное давление | 6.75 Mpa |
| Диапазон рабочих температур | -50~200 °C |
| Макс. расход | 47 m3/h |
| Макс. количество пластин | 240 |
| - F4 | 41.5, F3:22.3 - ПОД ПАЙКУ!!! , F1/F2- универсальное присоединение: G 2 1/2" |
| Материал пластин | AISI316L |
| Каналы | H |
| Варианты исполнения | Q, R; RZ, RC |
| Количество пластин (n) | 40, 60, 80, 100 |
Теплообменник ТТ112Q Микроканальный теплообменник с дистрибьютором
Новый паяный теплообменный аппарат ТТ серии Q, разработан для кондиционирования воздуха и холодильного применения. Это одноконтурный теплообменный аппарат, мощность охлаждения которого до 150 кВт.
Уникальная конструкция пластины позволяет добиться высочайшей производительности в сочетании с хладагентами R407C и R410A. Благодаря чему, теплообменники серии Q существенно снижа.т производственные расходы при эксплуатации холодильных машин. Неэффективное расходование электроэнергии также может быть сведено к минимуму.
Возможности применения:
– Испаритель/конденсатор в чиллерах и тепловых насосах
– Полная рекуперация тепла в чиллерах
– Охладитель жидкости в системах центрального отопления
Встроенная система распределения "дистрибьютор" обеспечивает равномерное распределение хладагента по всему пакету пластин.
Технические характеристики теплообменников ТТ112Q
| Размер А, мм | 14+2.11хN |
| Вес, кг | 6+Nx0.4 |
| Площадь пластины, м2 | 0,112 |
| Объем канала, л | 0,18 |
Площадь теплообменника, м2 | (N-2)*0.112 |
*N - количество пластин
Как подобрать теплообменник
Модель выбирают не по названию, а по расчёту: одна и та же мощность при разных температурах требует разной площади теплообмена.
- Мощность и температуры на входе и выходе обоих контуров — основа расчёта.
- Среды: для гликоля и фреона площадь и исполнение подбираются иначе, чем для воды.
- Допустимые потери давления — чтобы хватило напора циркуляционного насоса.
- Запас по площади 10–15% компенсирует отложения в процессе работы.
Пришлите параметры объекта — инженер проверит, подходит ли Паяный теплообменник ТТ112Q-NH-4.5, и предложит альтернативы с ценой и наличием на складе.
Доставка и оплата
- Отгрузка со склада в Екатеринбурге.
- Самовывоз или доставка по Екатеринбургу на объект.
- В другие города — ТК «Деловые Линии», доставка до терминала бесплатно.
- Паспорт и инструкция производителя — в комплекте.
- Оплата по счёту после согласования коммерческого предложения.
