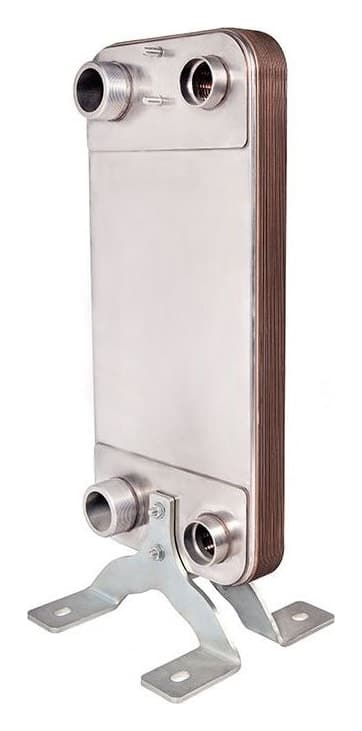

Паяный теплообменник ТТ130-NH-3.0(4.5)
Цена зависит от числа пластин и условий работы
Пришлём расчёт под ваши температуры и цену с учётом наличия на складе.
Технические характеристики
| Рабочее давление | 3.0 / 4.5 Mpa |
|---|---|
| испытательное давление | 4.3 / 6.75 Mpa |
| Диапазон рабочих температур | -50~200 °C |
| Макс. расход | 32 m3/h |
| Макс. количество пластин (N) | 270 |
| Присоединения | Универсальное. 2" наружная резьба/пайка вн. диаметр 41.50 |
| Материал пластин | AISI316L |
| Каналы | H |
| Выбрать количество пластин (n) | 24, 30, 36, 40, 44, 50, 60, 70, 80, 90, 100, 110, 120 |
| Выбрать рабочее давление | 3.0, 4.5 |
Технические характеристики теплообменников ТТ130-N*H-3.0
| Размер А, мм | 12 +2.31n |
| Вес, кг | 13 +0,4n |
| Объем канала, л | 0.22 |
| Площадь пластины, м2 | 0.13 |
Площадь теплообменника, м2 | (n-2)*0.13 |
*n - количество пластин
Как подобрать теплообменник
Модель выбирают не по названию, а по расчёту: одна и та же мощность при разных температурах требует разной площади теплообмена.
- Мощность и температуры на входе и выходе обоих контуров — основа расчёта.
- Среды: для гликоля и фреона площадь и исполнение подбираются иначе, чем для воды.
- Допустимые потери давления — чтобы хватило напора циркуляционного насоса.
- Запас по площади 10–15% компенсирует отложения в процессе работы.
Пришлите параметры объекта — инженер проверит, подходит ли Паяный теплообменник ТТ130-NH-3.0(4.5), и предложит альтернативы с ценой и наличием на складе.
Доставка и оплата
- Отгрузка со склада в Екатеринбурге.
- Самовывоз или доставка по Екатеринбургу на объект.
- В другие города — ТК «Деловые Линии», доставка до терминала бесплатно.
- Паспорт и инструкция производителя — в комплекте.
- Оплата по счёту после согласования коммерческого предложения.
