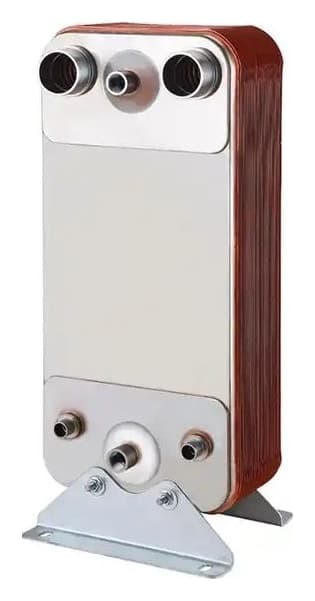

Паяный теплообменник ТТ190-NH-3.0(4.5)
Цена зависит от числа пластин и условий работы
Пришлём расчёт под ваши температуры и цену с учётом наличия на складе.
Технические характеристики
| Рабочее давление | 3.0 / 4,5 Mpa |
|---|---|
| испытательное давление | 4.3 / 6,75 Mpa |
| Диапазон рабочих температур | -50~200 °C |
| Макс. расход | 109,5 m3/h |
| Макс. количество пластин | 260 |
| Присоединения | Пайка вн. диаметр 78 мм |
| Материал пластин | AISI316L |
| Каналы | H |
| Количество пластин (n) | 80, 100, 130, 160, 186, 190 |
| Рабочее давление | 3.0 МПа, 4.5 МПа |
Технические характеристики теплообменников ТТ190-N*H-3.0
| Размер А, мм | 14 +2.67n |
| Вес, кг | 6.3 +0.9n |
| Объем канала, л | 0.31 |
| Площадь пластины, м2 | 0.19 |
Площадь теплообменника, м2 | (n-2)*0.19 |
*n - количество пластин
Как подобрать теплообменник
Модель выбирают не по названию, а по расчёту: одна и та же мощность при разных температурах требует разной площади теплообмена.
- Мощность и температуры на входе и выходе обоих контуров — основа расчёта.
- Среды: для гликоля и фреона площадь и исполнение подбираются иначе, чем для воды.
- Допустимые потери давления — чтобы хватило напора циркуляционного насоса.
- Запас по площади 10–15% компенсирует отложения в процессе работы.
Пришлите параметры объекта — инженер проверит, подходит ли Паяный теплообменник ТТ190-NH-3.0(4.5), и предложит альтернативы с ценой и наличием на складе.
Доставка и оплата
- Отгрузка со склада в Екатеринбурге.
- Самовывоз или доставка по Екатеринбургу на объект.
- В другие города — ТК «Деловые Линии», доставка до терминала бесплатно.
- Паспорт и инструкция производителя — в комплекте.
- Оплата по счёту после согласования коммерческого предложения.
